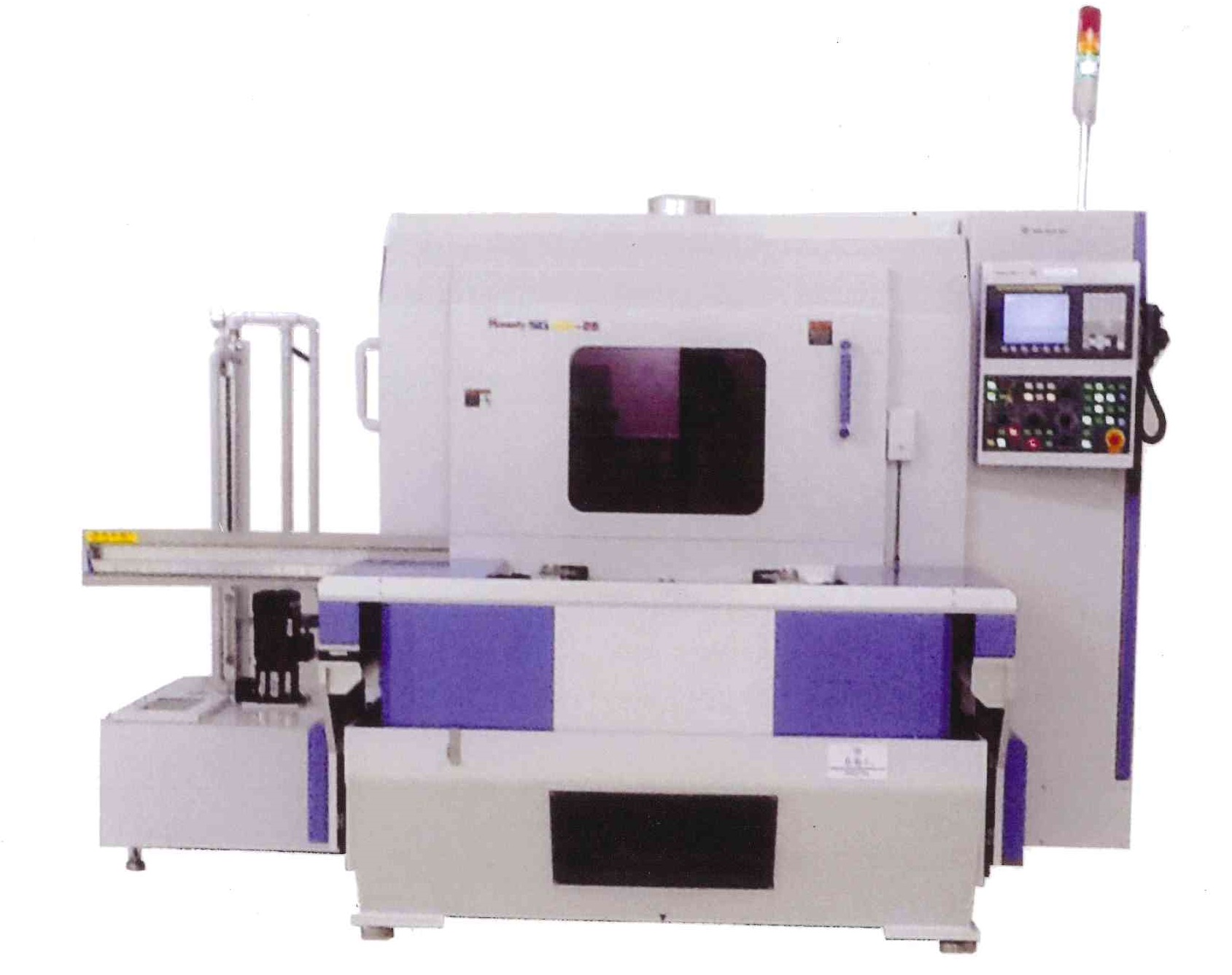

製品一覧に戻る｜製品の特長｜仕様 硝子端面・糸面精密3次元CNC加工装置　Honesty SG ONE-25 ■スマートフォン・液晶ディスプレイ用硝子　■硝子基板　■シリコンウエハ　■有機ＥＬ　■ＣＣＤカメラ用硝子　etc・・・ 23inchまで加工可能なワイドサイズ対応の1軸タイプ！ 数値制御により的確かつ高能率に加工を行なう超高速・高精度なＣＮＣ加工装置です。 ワークを治具にセット後、スタートボタンを押すだけで、全加工(外周・面取・穴部内周・穴部面取）が完了。　　　　　　　　　　　　後は治具から取り出すだけの操作性抜群な装置です。 自動TOOLチェンジャー(ATC付）を装備。 ＳＧＩ製の特殊なホイルを使用し、自動精密センタリング方式によるワーク位置決め機能により高精度の加工が可能！   Honesty SG ONE-25 ターンテーブル 1式 主　軸 （直流ブラシレススピンドルモーター） 1軸 主軸回転数 1,000〜40,000 rpm 数値制御装置 ファナック コントロールパネル 1式 スピンドル左右移動量（X軸 ） 600mm スピンドル前後移動量（Y軸 ） 450mm スピンドル上下移動量（Z軸 ） 100mm 送り速度 （X・Y軸 ） 100〜10,000mm/min 送り速度 （Z軸 ） 5〜5,000mm/min ワーク位置決め機構*1 自動精密センタリング方式 位置決め精度 ±20μm TOOL 交換方法 自動TOOLチェンジャー(ATC付） 加工用高精密ホイル*2 1φ〜20φ 治具位置決め方式 回転テーブル高精度 位置決め方式 ワーク寸法 厚み　　0.4　〜　1.8mm 　幅 　 　204　〜　350mm 　長さ 　 340　〜　570mm 加工精度(製品データ寸法に対して） ±50μm 供給エア源** ドライエア 0.7Mpa 所要床面積 3200mm x 2400mm × 2000�o 重　量 3.5t 濾過装置 　�A第2SG-Filter　遠心分離濾過システム*3 　�B第3濾過部　Filter(SMC製) ＊1 特許第4309951号　*2 意匠第1356996号・1357161号・第1369699号・1369700号，特願2008-157263号 　 *3　オプション　 ＊＊ は客先準備となります。
