製品の特長
｜
仕様

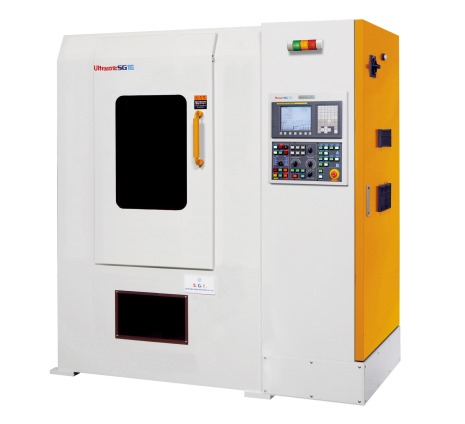

硝子CNC切断機 Ultra SG 15
■
硝子
■
強化硝子
■
銅板
■
セラミック etc．．．
異形状はもちろん微細穴切断が超高精度に可能！！
数値制御により的確かつ高能率に加工を行なう超高速・高精度なＣＮＣ切断機です。
ワークを5～10枚重ね合わせて切断加工が可能。
ワークを治具にセット後 スタートボタンを押すだけで、全加工(外周・穴加工）が完了。後は治具からワークを取り出すだけと操作性は抜群です。
ＳＧＩ製の特殊なホイルを使用し、自動精密センタリング方式によるワーク位置決め機能により高精度の加工が可能です。
Ultra SG 15
主 軸
2軸
回転速度
1,000～40,000rpm
数値制御装置
ファナック
スピンドル左右移動量（X軸 ）
250mm
スピンドル前後移動量（Y軸 ）
300mm
スピンドル上下移動量（Z軸 ）
100mm
送り速度 （X・Y軸 ）
100～10,000mm/min
送り速度 （Z軸 ）
5～5,000mm/min
ワーク位置決め機構
センタリングにより自動芯出
位置決め精度
±20μm
高精密ホイル
1φ～10φ
ワーク寸法
*
厚み 0.3～10mm
幅 50～210mm
長さ 170～260mm
加工精度(製品データ寸法に対して）
±50μm
供給エア源
**
ドライエア 0.6Mpa
所要床面積
2000mm x 1300mm×1900㎜（H）
重 量
2.5t
＊
仕様により異なります。
＊＊
は客先準備となります。
