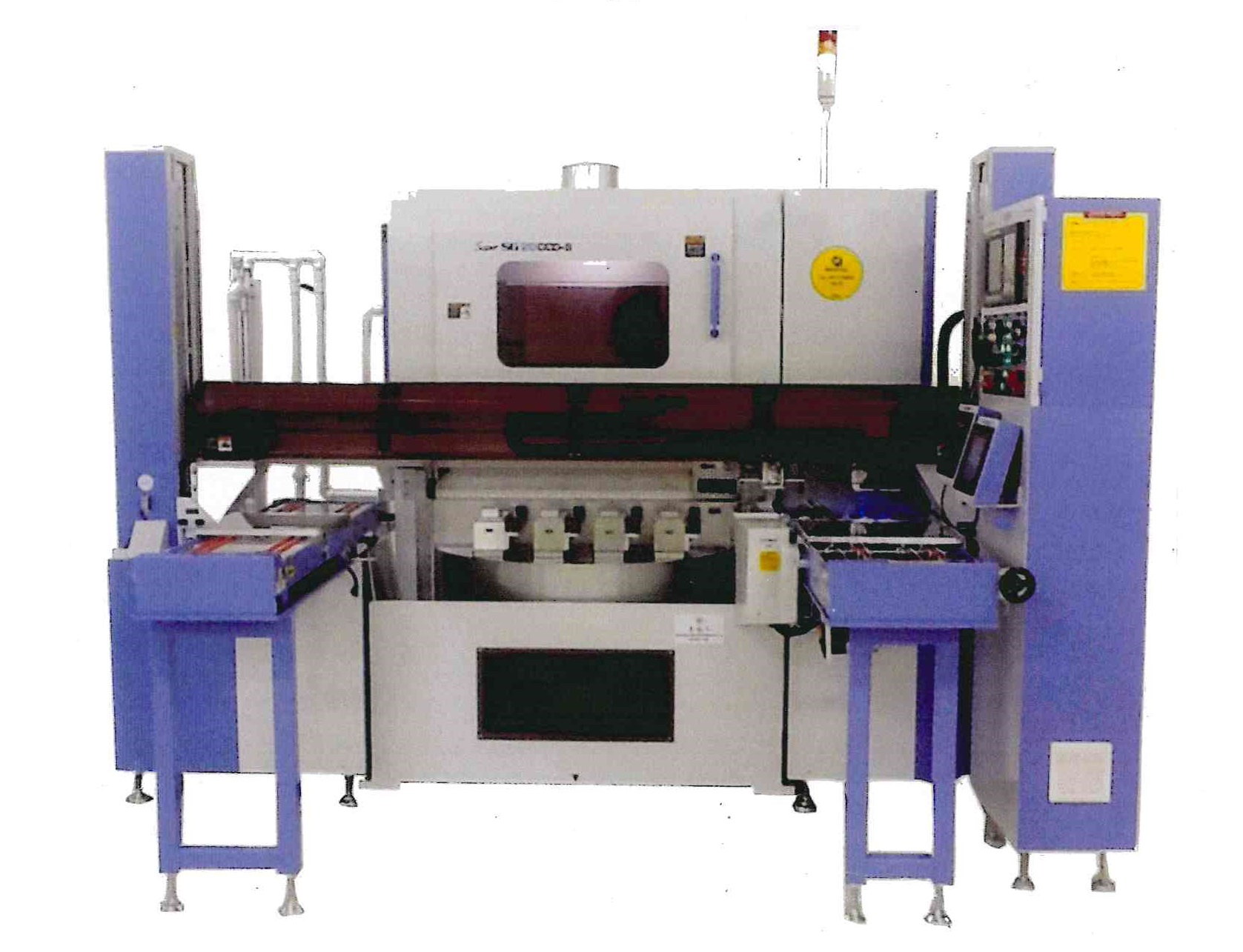

硝子端面・糸面精密3次元CNC加工装置 SUPER SG 20CCD-S
.
スマートフォン・カーナビゲーション用液晶ディスプレイ用硝子 硝子基板 シリコンウエハ 有機EL CCDカメラ用硝子 etc・・・


異形状硝子の端面加工及び穴の端面加工が超高精度に可能!!
穴加工もOK!
製品の特長
SODEYAMA GIKEN INDUSTRIES
  • 数値制御により的確かつ高能率に加工を行なう超高速・高精度なCNC加工装置です。
  • ワークを1度投入コンベアにセットすれば、全加工(外周・面取・穴部内周・穴部面取)が完了して排出コンベアに出てきます。
  • 操作性を重視し、4軸単独制御及び自動TOOLチェンジャー(ATC付)を装備。
  •
  • 位置決めソリューションシステムを装備した本機は200万画素カメラにより、ワークのパターニングを基準とした位置決めを自動で行ないます。この位置決め機能とSGI製 特殊ホイールを使用する事で、より高精度の加工が可能となります。(意匠第1356996号・第1357161号・第1369699号・第1369700号,特許第4309951号,)
  • ワークの横搬送ユニットを上下機構にする事で操作性が更にアップ!
  • ワーク供給・取り出しはコンベア方式を採用する事で短いサイクルタイムで、 長時間の無人運転が出来ます。
仕様

  SUPER SG 20CCD−S
主 軸
(直流ブラシレススピンドルモーター)
4軸
主軸回転数
数値制御装置 ファナック
スピンドル左右移動量(X軸 ) 145mm
スピンドル前後移動量(Y軸 ) 260mm
スピンドル上下移動量(Z軸 ) 100mm
送り速度 (X・Y軸 ) 100〜10,000mm/min
送り速度 (Z軸 ) 5〜5,000mm/min
ワーク位置決め機構*1 位置決めソリューションシステム            (200万画素カメラ付)
位置決め精度 ±20μm
TOOL 交換方法 自動TOOLチェンジャー(ATC付)
双型高精密ホイル*2 1φ〜10φ
治具位置決め方式 回転テーブル高精度
位置決め方式
ワーク寸法 厚み 0.4〜1.5mm
幅   60〜115mm
長さ 100〜200mm
加工精度(製品データ寸法に対して) ±50μm
供給エア源** ドライエア 0.7Mpa
ローダー&アンローダー 標準装備
所要床面積 2830mm x 3040mm x 2100o
重 量 3.5t
濾過装置 @第1濾過部 メッシュ方式
 A第2SG-Filter 遠心分離濾過システム*3
 B第3濾過部 Filter(SMC製)
1 特許第4309951号 *2 意匠第1356996号・1357161号・第1369699号・1369700号,特願2008-157263号
*3
 オプション  ** は客先準備となります。
.
