| 製造ラインの最終仕上げ工程に最適！ |
| 自動化ラインへ即組込み可能 |

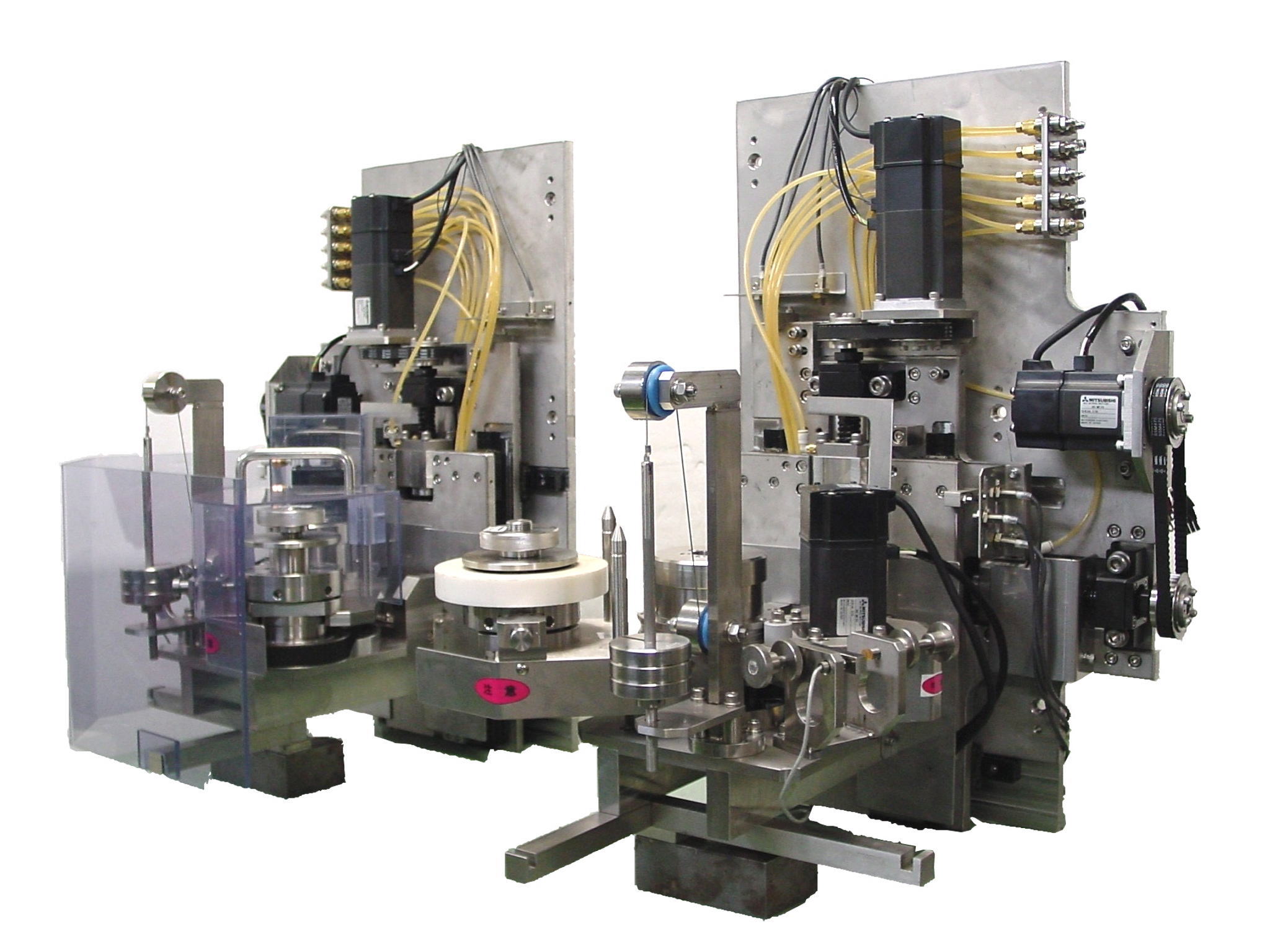

| 端面研磨・仕上げ定圧ユニット SG-C/P-EGM-S |
| 特許第2102066号 ・ 特許第3699351号 |
◆搬送方法により横型ユニット・縦型ユニットの2タイプから選択可能 |
| |
 |
| ■液晶ディスプレー ■液晶硝子基板 ■セラミック etc・・・ |
 |
 |
- 一定圧力で端面・仕上げをスムースに行なえます。
- 研磨面に無理な押し圧力がかからないので研磨ホイルの寿命が大幅ＵＰ。
- 研磨ホイルが設定値まで摩耗すると自動でホイル当たり面が移動します。
- ワーク端面からの研磨ホイルの押し込み量・押付力の設定が可能です。
- ワーク切断精度が多少ラフでも端面研磨・仕上げを行なう事が出来ます。
|
|
 |
| |
SG-C/P-EGM-S |
| スピンドル型式 |
定 圧 式 |
| スピンドル駆動モータ |
４００Ｗ ACサーボモータ |
| スピンドルホイル回転数 |
１００ ～ ３０００ r.p.m. |
| 研磨方法 |
湿式研磨 |
| Ｘ・Ｚ軸用駆動モータ |
・ Ｘ軸モータ ２００Ｗ ＡＣサーボモータ
・ Ｚ軸モータ ４００Ｗ ＡＣサーボモータ |
| 装置外形寸法 |
５４０Ｌ㎜×６５０Ｈ㎜×４６０Ｗ㎜ |
| 電 源 |
ＡＣ２００Ｖ 三相 ５０／６０Ｈｚ |
|
|
|
