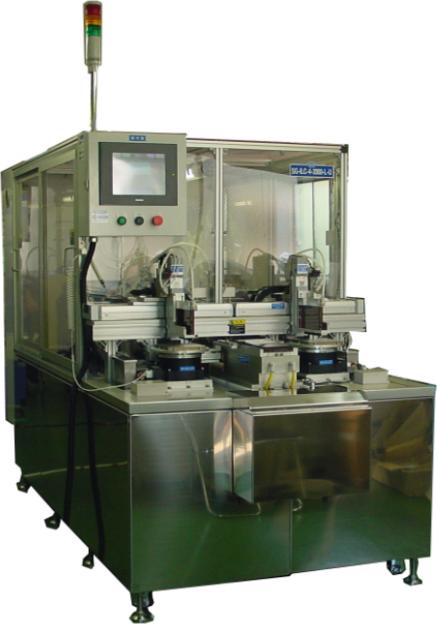

| 超小型用自動液晶硝子端面・糸面研磨装置 SG-ILC-4-2000-L-U |
| アンカー方式 （特許第3258638号） |
 |
| ■携帯電話・液晶ディスプレイ用硝子 ■硝子基板 ■シリコンウエハ ■有機ＥＬ ■ＣＣＤカメラ用硝子 etc・・・ |
 |
 |
- 常に安定した糸面研磨が可能な装置です。
- サーボモータによる3軸制御のスピンドルヘッドユニットと振動センサによりワークへの砥石接触点を設定する事が来ます。
- ホイル駆動にもサーボモータを使用しており、ホイルの回転数の変動にすばやく対処する事が可能です。
|
|
 |
| |
ＳＧ-ILC-4-2000-L-U |
| 研磨ヘッド |
アンカー方式（ＮＣ微小切込方式） 4基 |
| ワークサイズ |
□4㎜ ～ □10㎜（治具交換により対応）
厚さ ： 0.3㎜ ～ 1.0㎜ |
| 研 磨 面 |
端面糸面上下 8面 |
| 面 精 度 |
端面糸面 30μ ～ 50μ |
| タクトタイム |
6.0 ～ 7.0 sec/pc |
| 機械外形外寸 |
2750㎜L × 1200㎜W × 1765㎜H |
| ワーク搬入方法 |
ロボット方式による自動 |
| ワーク搬出方法 |
ロボット方式による自動 |
| 搬 送 |
真空吸着及びメカチャック治具直進機構方式 |
| 電 気 関 係 |
操作盤，制御盤本体付
ＰＬＣによるシーケンス制御・単軸複数数値制御 |
| そ の 他 |
水による荒洗浄及びエア洗浄機構付 |
|
|
|
