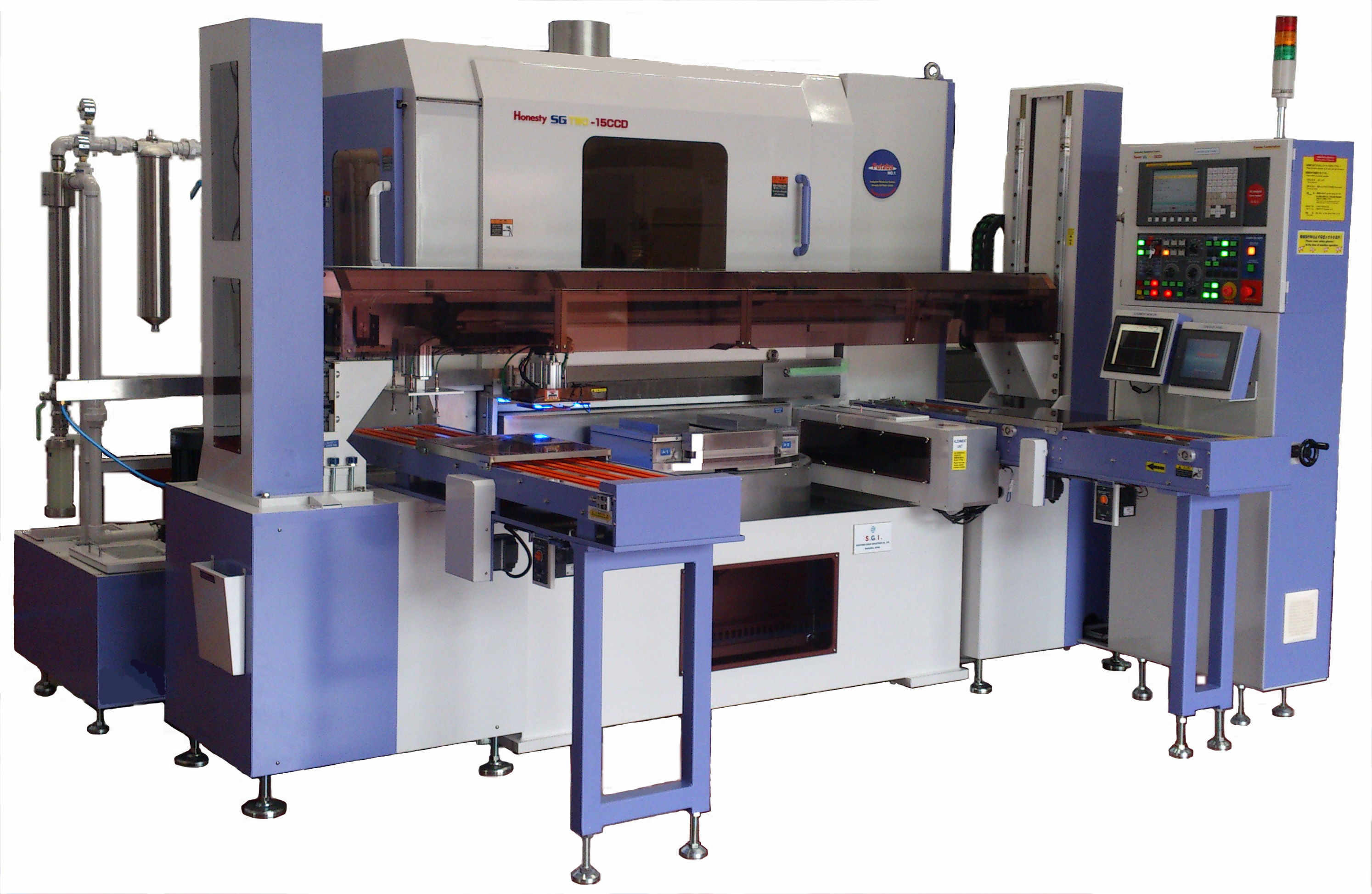

| 硝子端面・糸面精密3次元CNC加工装置 Honesty SG TWO-15CCD |
 |
 |
■スマートフォン・車載搭載用液晶ディスプレイ用硝子 ■硝子基板 ■シリコンウエハ ■有機ＥＬ ■ＣＣＤカメラ用硝子 etc・・・
異形状硝子の端面加工及び穴の端面加工が超高精度に可能！！
大型サイズ対応型 2軸コンパクトタイプ |
 |
 |
- 数値制御により的確かつ高能率に加工を行なう超高速・高精度なＣＮＣ加工装置です。
- ワークを1度投入コンベアにセットすれば、全加工(外周・面取・穴部内周・穴部面取）が完了して排出コンベアに出てきます。
- 操作性を重視し、Z軸単独制御及び自動TOOLチェンジャー(ATC付）を装備。
- パターニング等のあるワーク対応の位置決めソリューションシステム（200万画素カメラによる画像処理システム）によるワーク位置決め機能とＳＧＩ製の特殊なホイルを使用する事で、高精度の加工が可能となりました。（意匠第1356996号・第1357161号・第1369699号・第1369700号，特許第4309951号，）
- ワーク供給・取り出しはコンベア方式を採用する事で短いサイクルタイムで、 長時間の無人運転が出来ます。
|
|
 |
| |
Honesty SG TWO-15CCD |
| ターンテーブル |
1式 |
主 軸
（直流ブラシレススピンドルモーター） |
2軸 |
| 主軸回転数 |
|
| 数値制御装置 |
ファナック |
| コントロールパネル |
1式 |
| スピンドル左右移動量（X軸 ） |
290mm |
| スピンドル前後移動量（Y軸 ） |
420mm |
| スピンドル上下移動量（Z軸 ） |
100mm |
| 送り速度 （X・Y軸 ） |
100～10,000mm/min |
| 送り速度 （Z軸 ） |
5～5,000mm/min |
| ワーク位置決め機構*1 |
位置決めソリューションシステム (200万画素カメラ付） |
| 位置決め精度 |
±20μm |
| TOOL 交換方法 |
自動TOOLチェンジャー(ATC付） |
| 双型高精密ホイル*2 |
1φ～30φ |
| 治具位置決め方式 |
回転テーブル高精度
位置決め方式 |
| ワーク寸法 |
厚み 0.4 ～ 1.8mm
幅 60 ～ 250mm
長さ 170 ～ 350mm |
| 加工精度(製品データ寸法に対して） |
±50μm |
| 供給エア源** |
ドライエア 0.7Mpa |
| ローダー＆アンローダー |
標準装備 |
| 所要床面積 |
3127mm x 3337mm × 2000㎜ |
| 重 量 |
4.5t |
| 濾過装置 |
①第1濾過部 メッシュ方式
②第2SG-Filter 遠心分離濾過システム*3
③第3濾過部 Filter(SMC製)
|
|
＊1 特許第4309951号 *2 意匠第1356996号・1357161号・第1369699号・1369700号，特願2008-157263号
*3 オプション ＊＊ は客先準備となります。
|
|
|
| |
